Масса керамическая МШД-1П/35 (пластичная, 35% шамота с фракцией до 1 мм) 1060 -1250°С

Масса керамическая МШД-1П/35 (пластичная, 35% шамота с фракцией до 1 мм) 1060 -1250°С

Поставляется в упаковке (пакет ПВД) 18 кг. Цена указана за 1 кг и действует при покупке кратно 18 кг.

При необходимости Вы можете также заказать другой объем товара здесь:

Масса керамическая МШД-1П/35 (пластичная, 35% шамота с фракцией до 1 мм) 1060 -1250°С фасовка 5кг

Масса МШД-1П/35 представляет собой шамотированную пластичную вакуумированную массу в бруске или валюшке, изготовленную на основе дивеевской глины, предназначенную для изготовления изделий декоративно-художественного назначения, изделий художественно-бытового назначения, сувениров, изделий мелкой пластики и скульптурных работ методом набивки и ручной лепки. Масса изготовлена полностью из отечественных сырьевых компонентов. Поставляется в пластичном виде. Глазури, производства КЕРАМИКА ГЖЕЛИ, подбирайте исходя из рекомендуемой температуры обжига.

Рекомендуется двукратный обжиг:

• утель — 800–900 °С

• полный — 1060-1250 °С

Недалеко от села Дивеево Нижегородской области залегает удивительная глина – прочная, пластичная, трехцветная.

Еще задолго до ХIX в. были открыты залежи дивеевской глины, которую чаще всего использовали для технических нужд. В 1940-х гг. на базе месторождения в селе Большое Череватово был организован гончарный посудный промысел, который просуществовал до середины 1950-х гг. В 1980-х гг. интерес к залежам дивеевской глины стали проявлять местные керамисты. Глина в разных местах залегания имеет различия по оттенкам цвета.

Масса разработана лабораторией Научно-производственного центра керамики, входящего в группу компаний «КЕРАМИКА ГЖЕЛИ».

Характеристики керамической массы:

• рекомендуемая температура обжига — 1060-1250°С

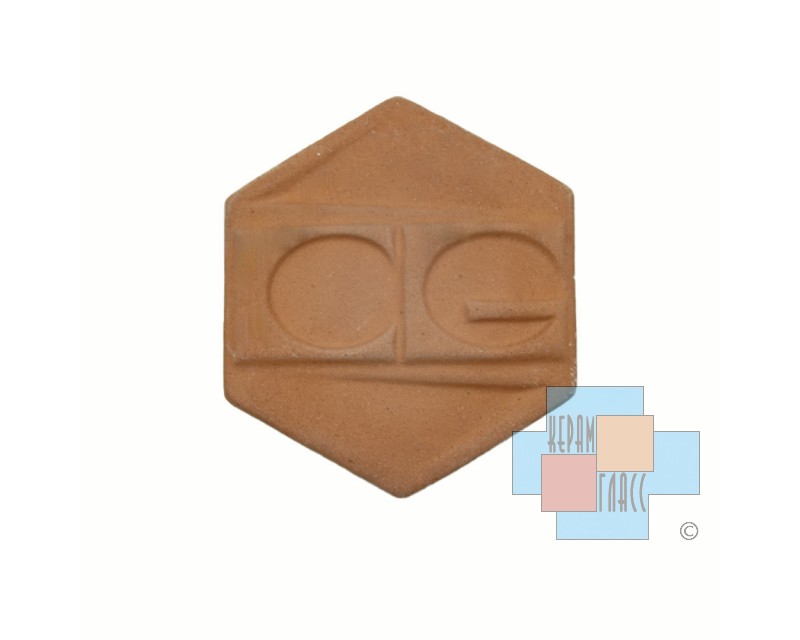

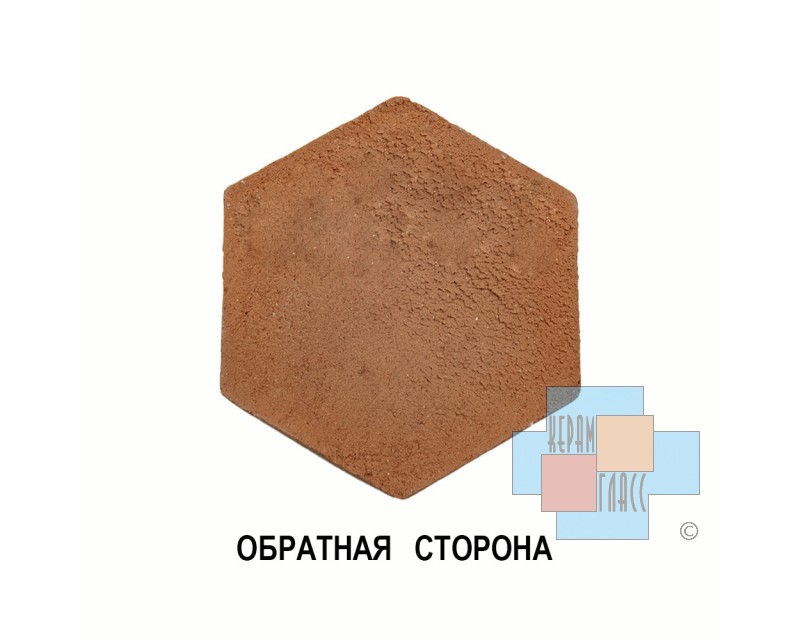

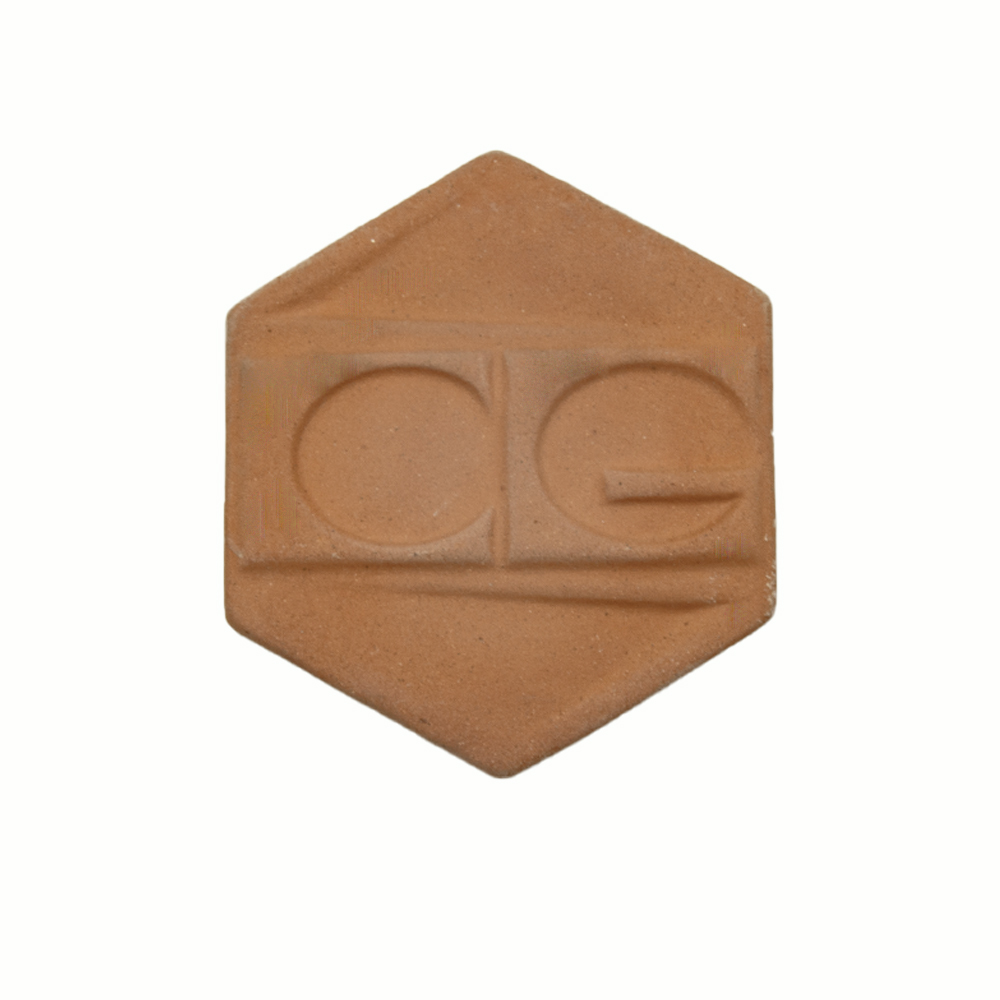

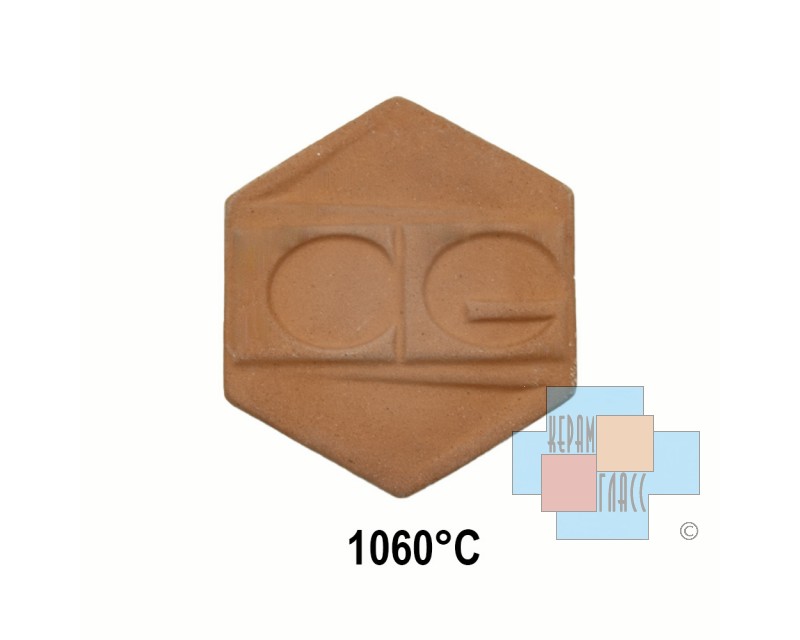

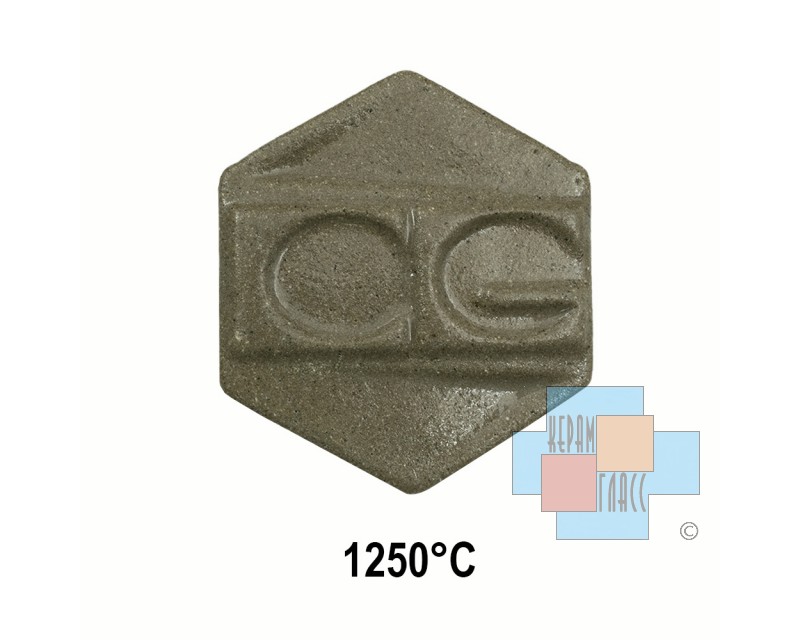

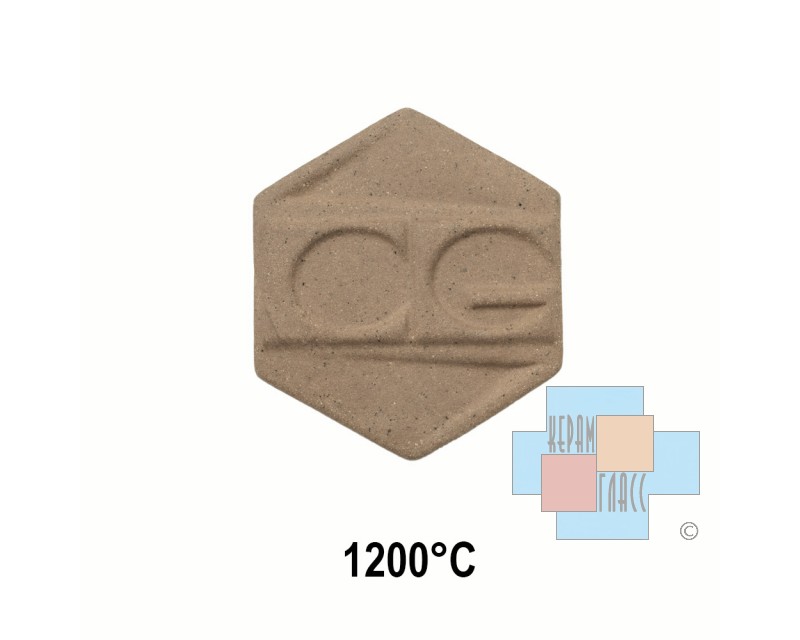

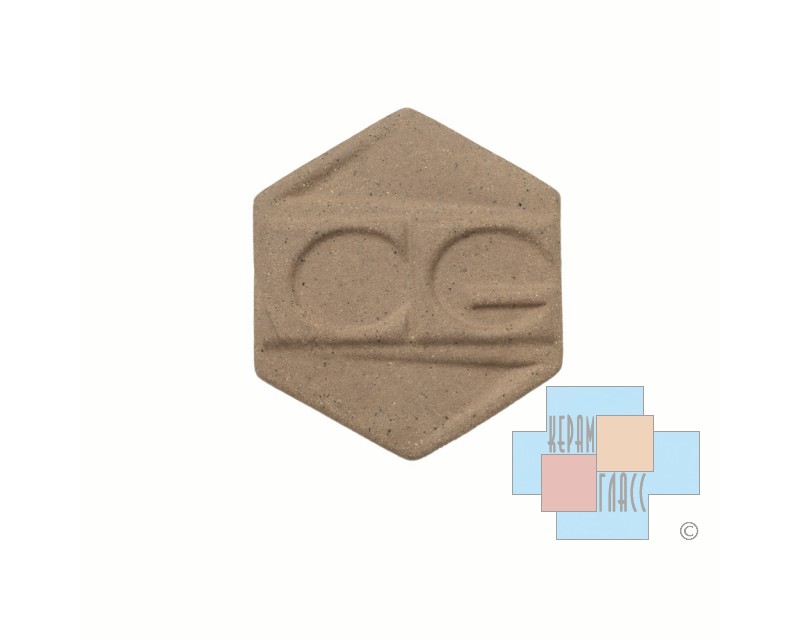

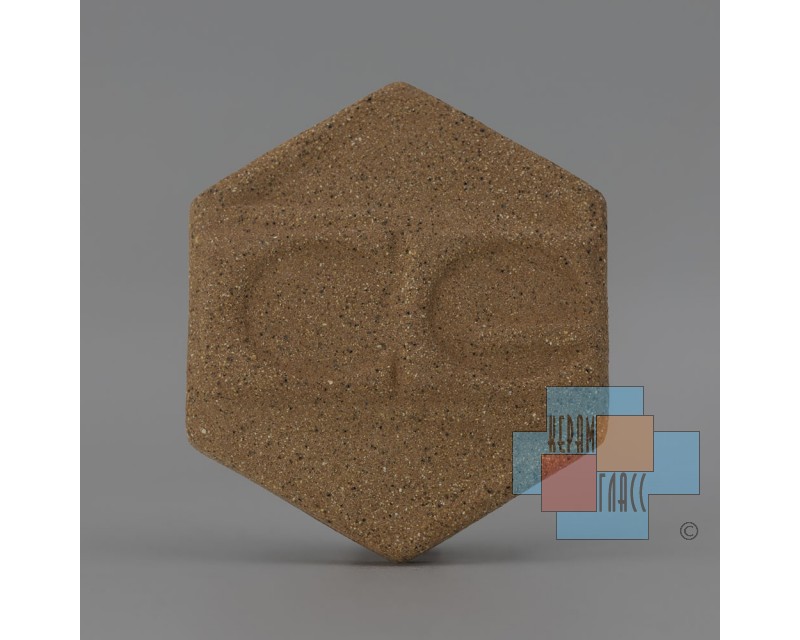

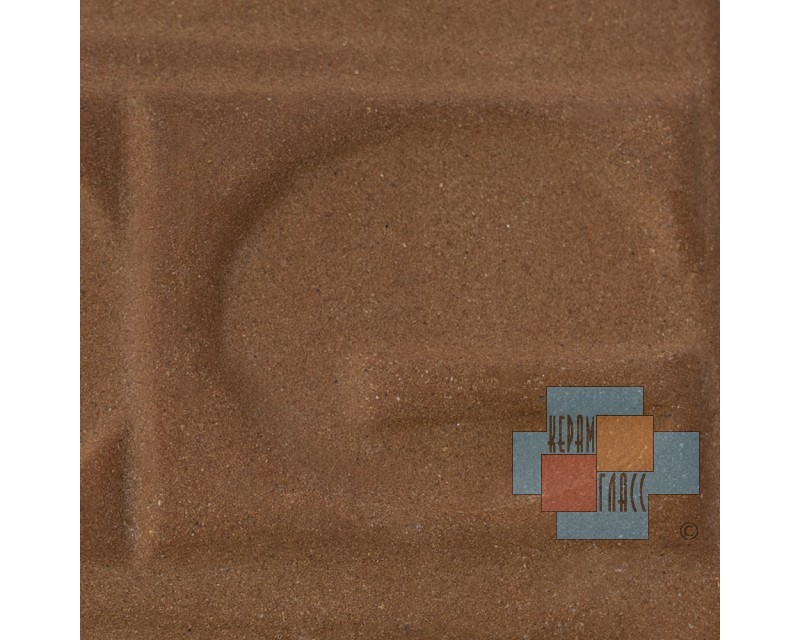

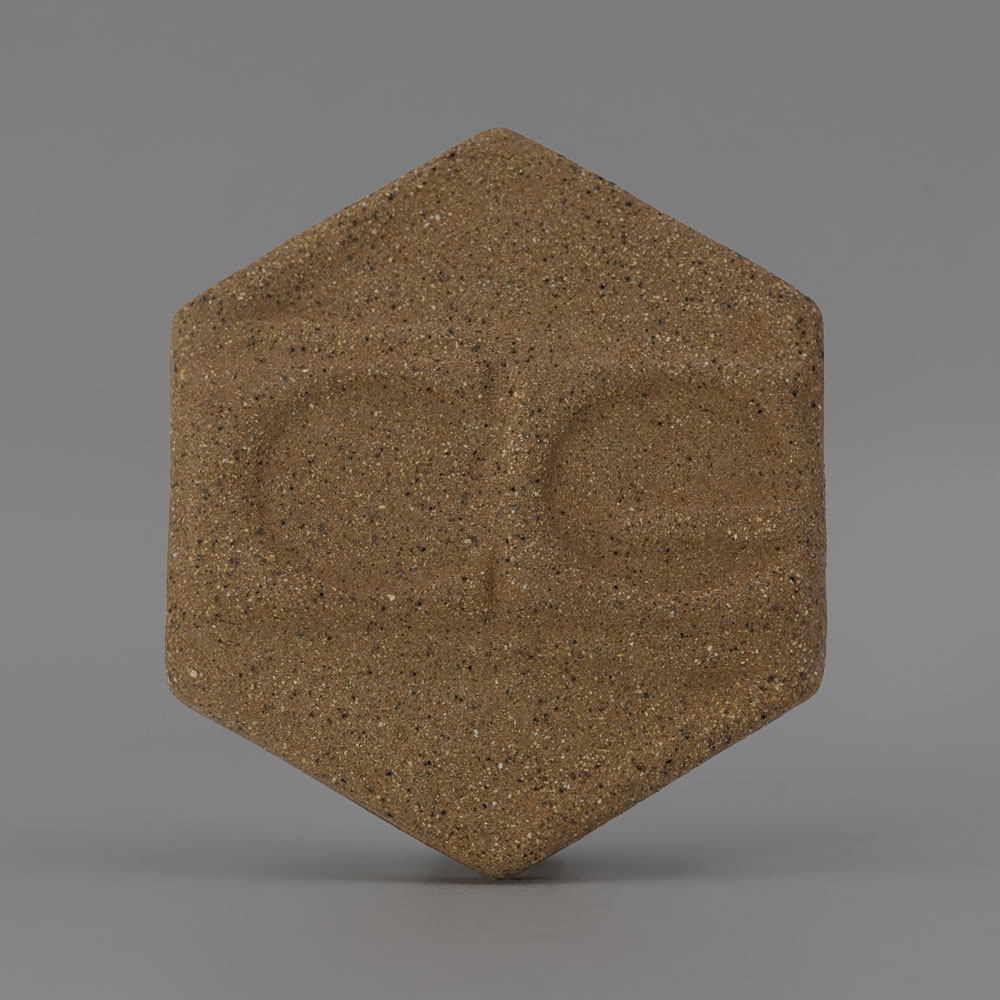

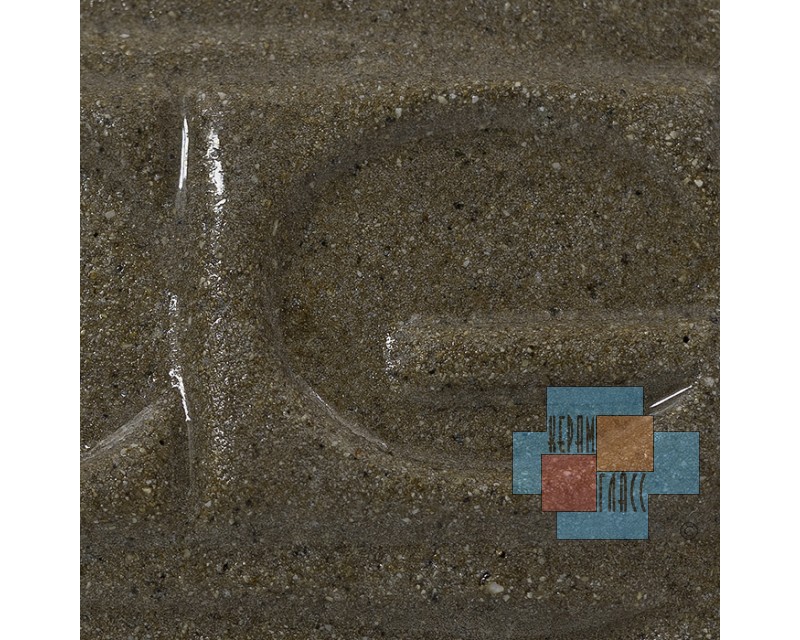

• цвет после обжига — от красновато-оранжевого до бледно-коричневый (цвет меняется в зависимости от режимов и температуры обжига). Так же новый пласт глины в карьере с чуть изменившимися характеристиками может дать другие оттенки цвета.

• усадка после обжига (1060/1100/1200/1252 °С) не более 6,6/6,5/7,5/8,1%

• водопоглощение (1060/1100/1200/1252 °С) не более 16,8/16,5/13,8/13%

• содержание шамота — 35%

• размер зерна — до 1 мм

Оптовая цена оговаривается индивидуально.

Возможно изготовление керамической массы с особыми характеристиками под задачи заказчика.
