Шликер ЛТ-2 (полуфарфоровый, 1200-1250 °С)

Фасовка: канистры, бидоны, бочки (по выбору заказчика).

Шликер также может быть налит в чистую тару заказчика (обязательно с крышками), ранее приобретенную в «КЕРАМИКА ГЖЕЛИ» или идентичную.

При необходимости выбирайте фасованный товар здесь:

Шликер ЛТ-2 (полуфарфоровый, 1200-1250 °С) фасовка 1 кг

Подготовка шликера к работе.
Перед началом работы рекомендуется провести ситовое обогащение (процеживание через шликерное сито) в целях удаления посторонних включений, в том числе загустевших частиц шликерной массы. Желательно использовать магнит для отделения железосодержащих примесей. Перед использованием рекомендуется хорошо перемешать состав. Также можно скорректировать шликер при помощи разжижителя (жидкое стекло, Dolapix).

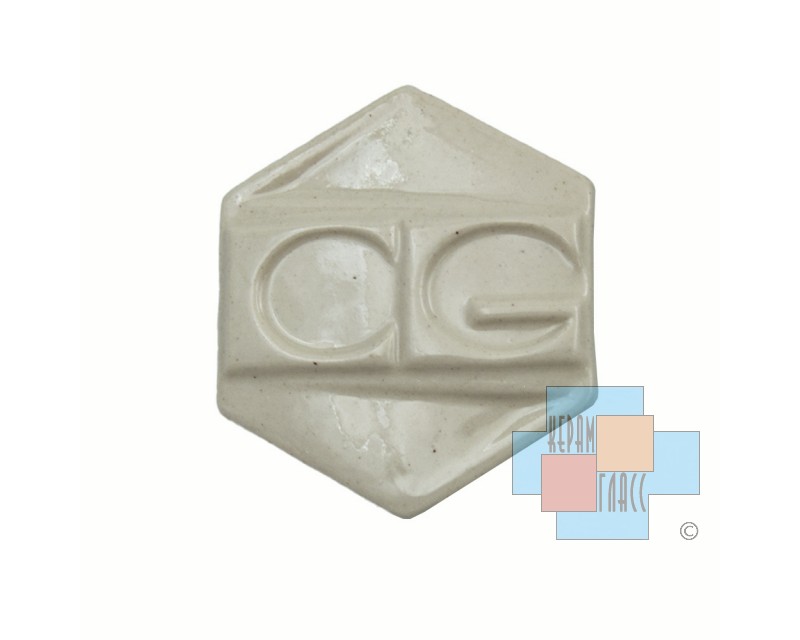

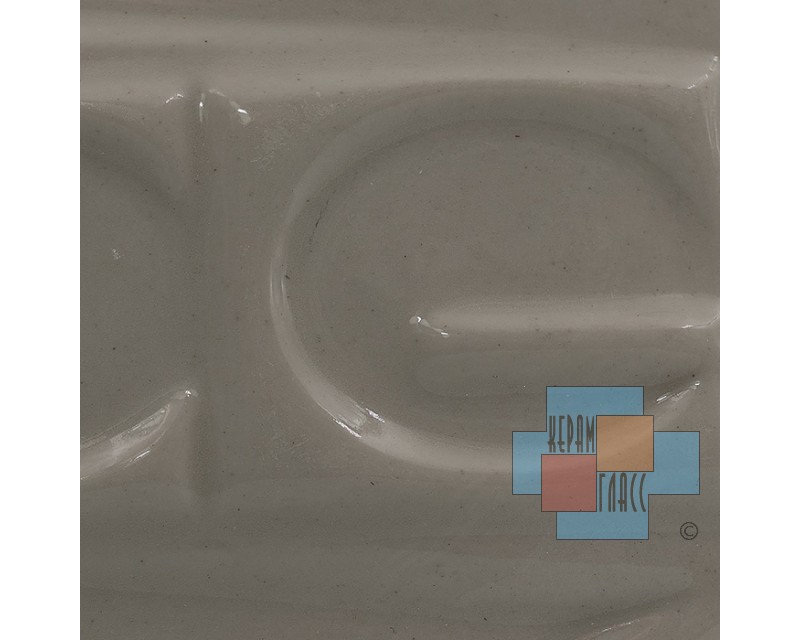

Возможны различия свойств от партии к партии. Для плоских и наливных изделий необходимо корректировать параметры шликера — допускается влажность до 35%-37%. Рекомендуется перед политым обжигом проводить утильный обжиг 800-900 °С, также необходимо обратить внимание на подбор режима обжига глазурованных изделий (политой обжиг).

Полуфарфоровый шликер продается в виде суспензии плотностью 1,7 - 1,72 г/см3. Продукт обладает стабильным качеством, относительно высокой белизной после обжига, необходимой прочностью в сухом состоянии, хорошими реологическими свойствами, хорошей связующей способностью.

Шликер ЛТ-2 (полуфарфоровый, 1200-1250 °С) приготовлен на отечественном сырье с использованием глины Латненского месторождения: Глины ЛТ-0 (Латненской). Глина имеет темный, почти чёрный окрас.

Реологические и фильтрационные свойства шликера могут не подходить для изготовления некоторых сложных изделий: с разной толщиной стенки (наливной способ литья), тонкостенных изделий крупного размера (толщина стенки около 3 мм, сливной способ литья). Перед использованием рекомендуется предварительно сделать тест на отливку шликера в ваших гипсовых формах.
Разработан лабораторией Научно-производственного центра керамики, входящего в группу компаний «КЕРАМИКА ГЖЕЛИ».

Характеристики шликера:
• рекомендуемая температура обжига — 1200–1250 °С

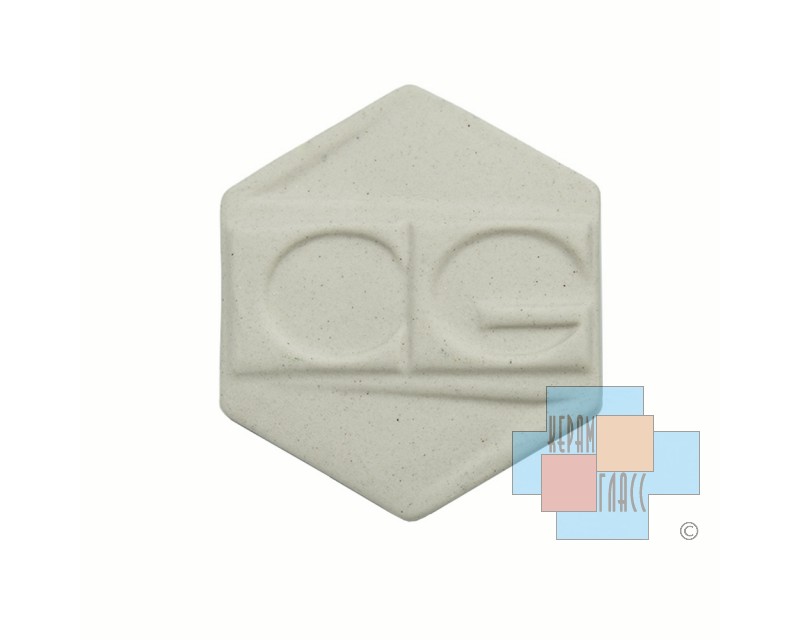

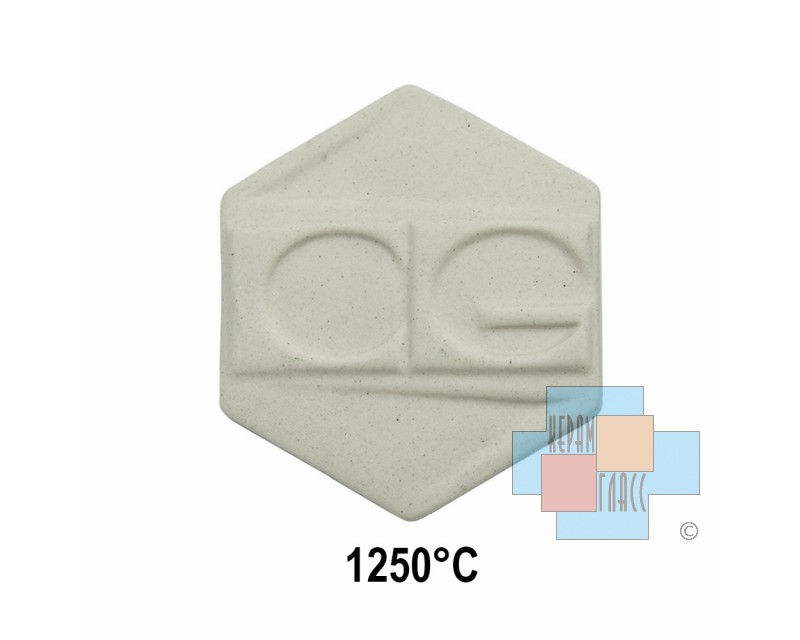

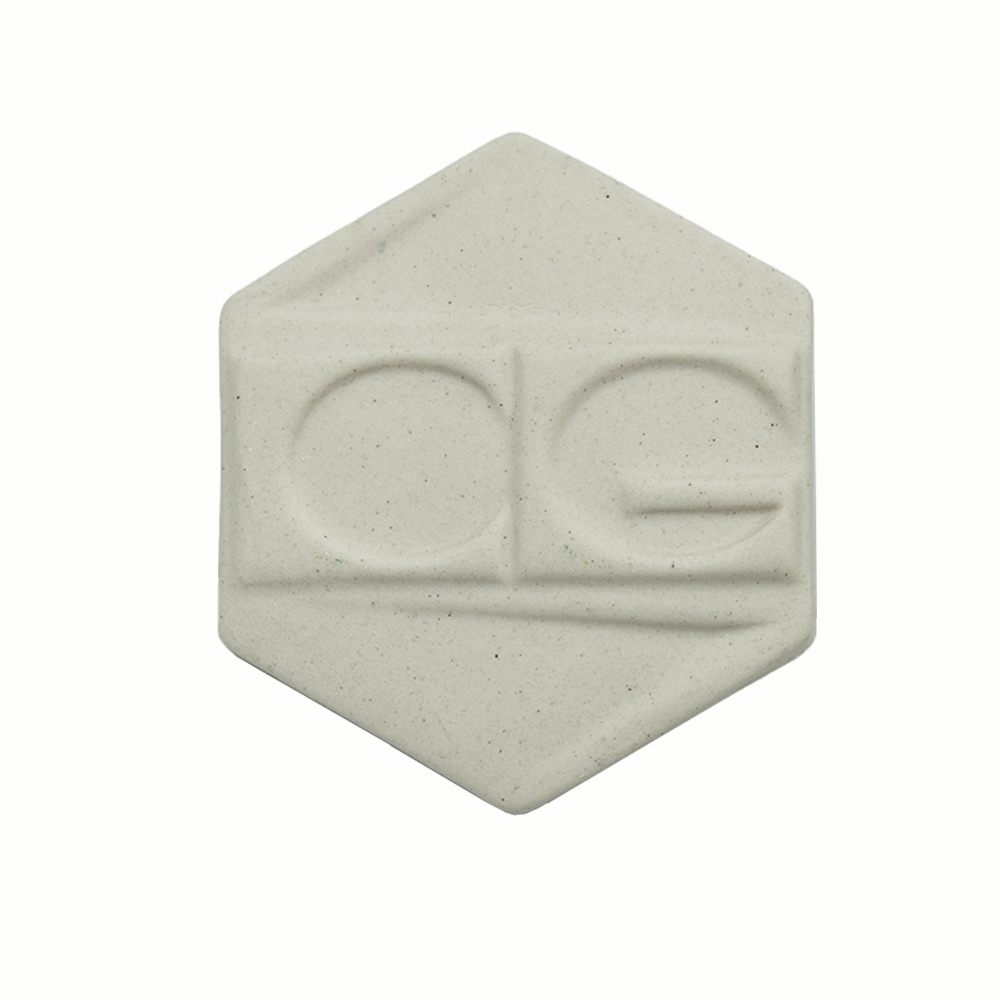

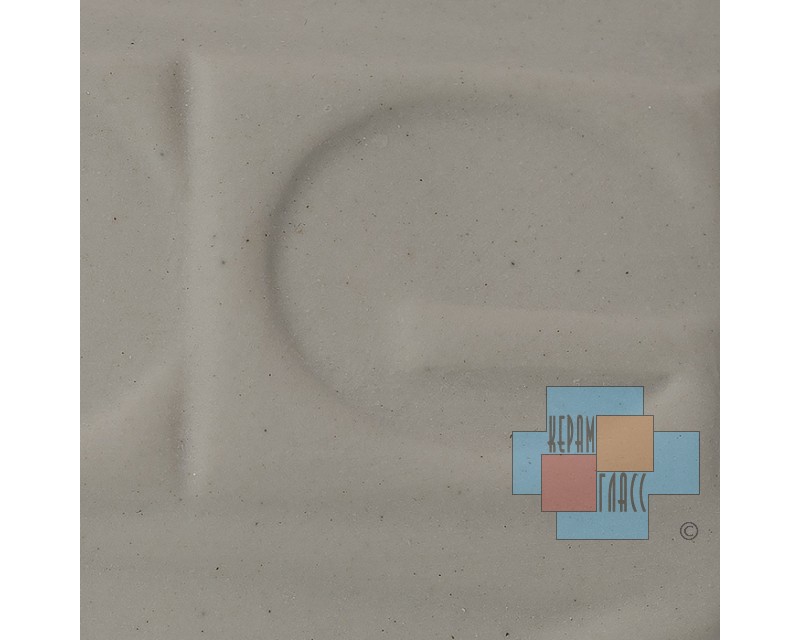

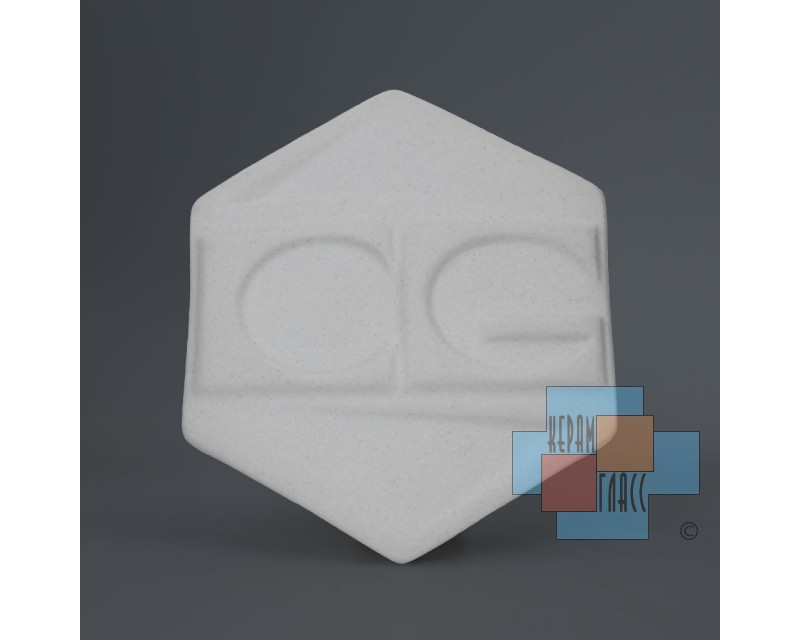

• цвет после обжига (1200–1250 °С) — белый
• в зависимости от температуры обжига усадка не более 14-16%
• водопоглощение:
1200 °С — 3%
1250 °С — не более 0,7%
КТР (1250 °С) — 53-56*10-7(С -1)
