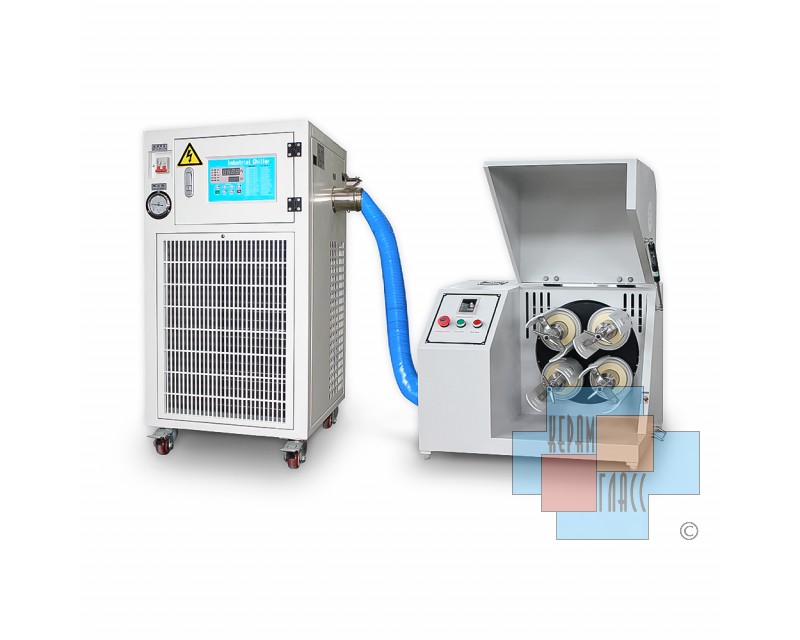

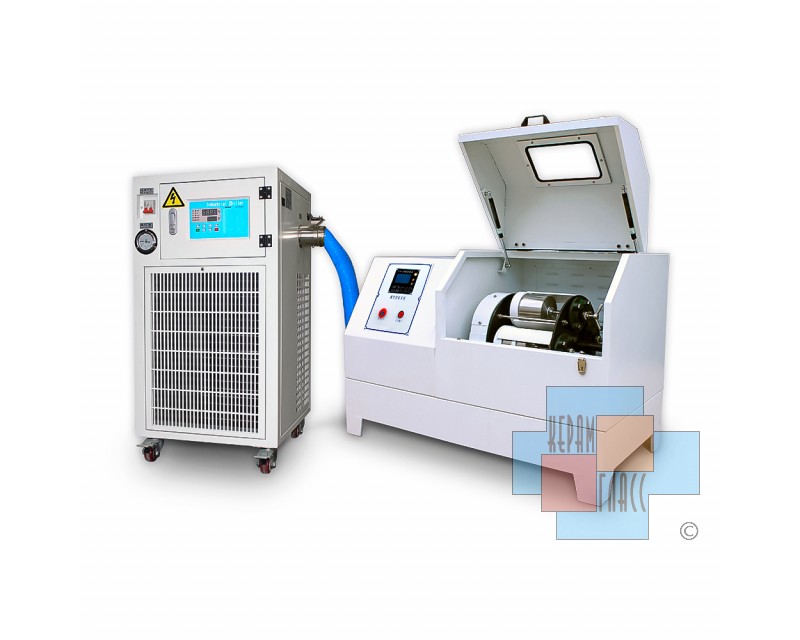

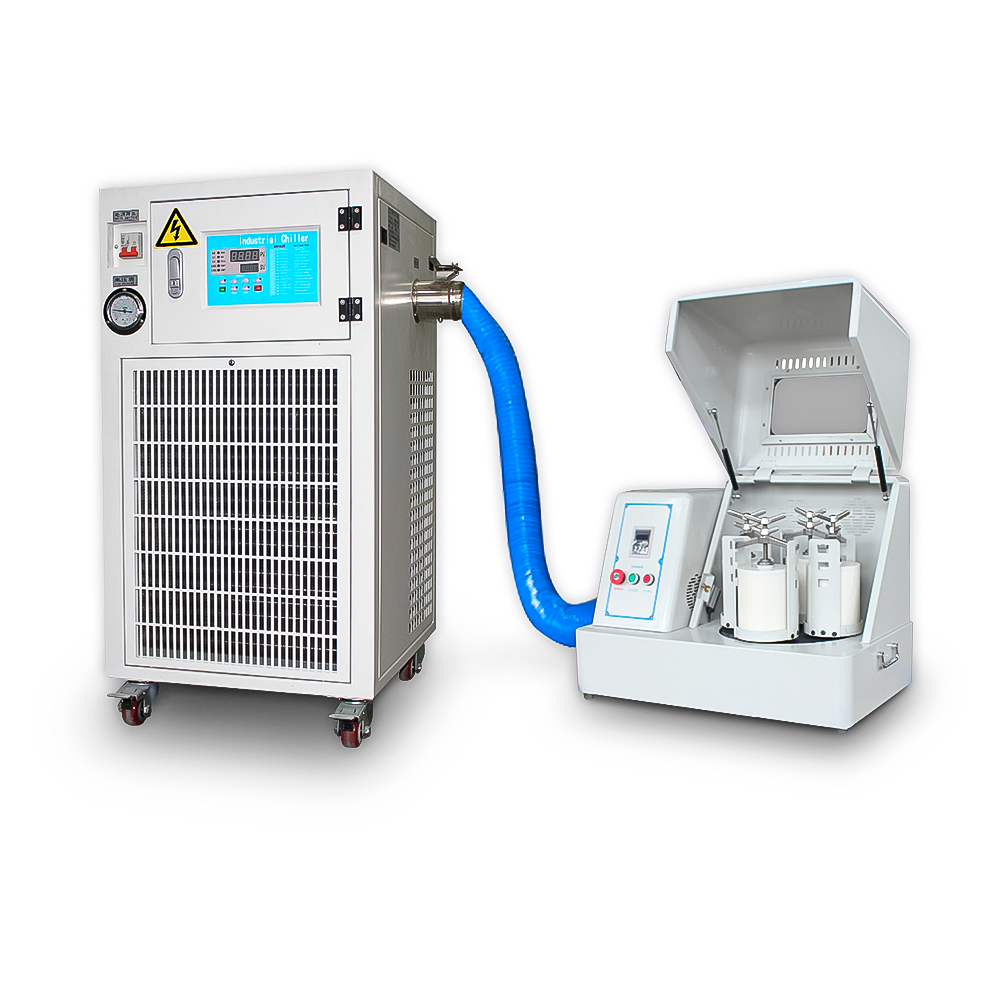

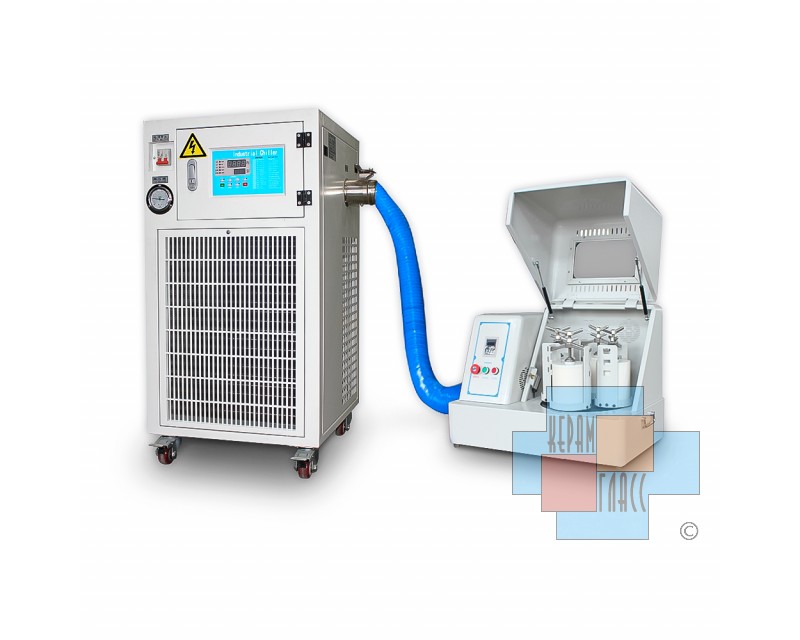

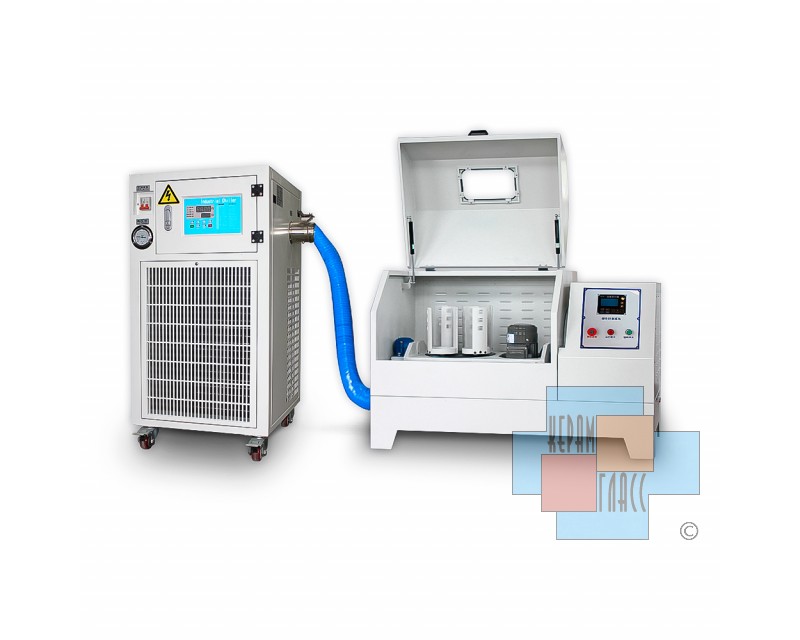

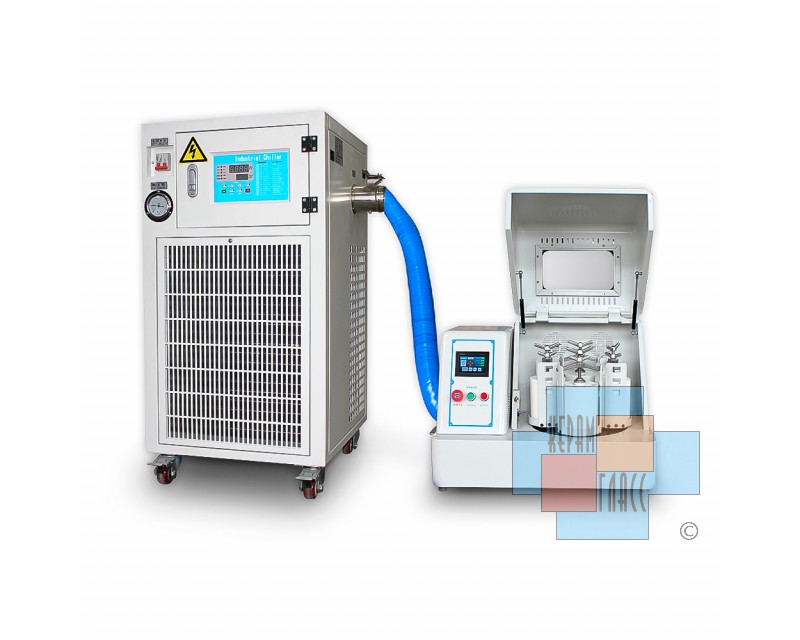

Планетарная шаровая мельница с воздушным охлаждением

Планетарная шаровая мельница с воздушным охлаждением представляет собой комбинацию планетарной мельницы и холодильного оборудования. Большинство материалов нагреваются при высокоскоростном измельчении из-за трения или экзотермической реакции, что может привести к изменению физических и химических свойств материалов и ухудшить качество измельчения. Низкотемпературная планетарная шаровая мельница в основном используется для измельчения материалов, требующих строгого контроля температуры.

Принцип работы планетарной шаровой мельницы с воздушным охлаждением:

Планетарная шаровая мельница с воздушным охлаждением оснащена четырьмя шаровыми мельницами, установленными на одном поворотном столе. При вращении поворотного стола ось мельницы совершает планетарные движения, а шары в мельницах измельчают и смешивают образцы, совершая высокоскоростные движения. Мельница может измельчать и смешивать различные продукты из разных материалов и с разной степенью гранулированности сухим или мокрым способом. Минимальная степень измельчения порошка может составлять 0,1 мм.

Особенности планетарной шаровой мельницы с воздушным охлаждением:

Планетарная шаровая мельница с воздушным охлаждением (низкотемпературным контролем) представляет собой комбинацию планетарной мельницы и устройства воздушного охлаждения. В устройстве воздушного охлаждения используется принцип сжатия и охлаждения воздуха. Тепло, выделяющееся при измельчении, быстро отводится с помощью системы воздушного охлаждения. В зависимости от разницы температур окружающей среды температуру в зоне измельчения можно регулировать в пределах 5–15 °C. Этот тип шаровых мельниц в основном используется для сверхтонкого измельчения материалов, к которым предъявляются требования низкотемпературной технологии. Устройство воздушного охлаждения отличается простой конструкцией, удобством в эксплуатации, неприхотливостью и удобством в обслуживании, низким энергопотреблением.

1. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ПЛАНЕТАРНОЙ ШАРОВОЙ МЕЛЬНИЦЫ С ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ

XQM-1(C), XQM-2(C), XQM-4(C), XQM-6(C) Напряжение - 220 В, 50 Гц; Мощность - 0,75 кВт; Скорость вращения - 70–670 об/мин; Уровень шума - менее 60 Дб

XQM-8(C), XQM-10(C), XQM-12(C) Напряжение - 220 В, 50 Гц; Мощность - 1,5 кВт; Скорость вращения - 70–580 об/мин; Уровень шума - менее 60 Дб

XQM-20(C) Напряжение - 380 В, 50 Гц; Мощность - 4 кВт; Скорость вращения - 50–430 об/мин; Уровень шума - менее 65 Дб

XQM-40(C) Напряжение - 380 В, 50 Гц; Мощность - 5,5 кВт; Скорость вращения - 40–390 об/мин; Уровень шума - менее 68 Дб

XQM-60(C) Напряжение - 380 В, 50 Гц; Мощность - 7,5 кВт; Скорость вращения - 40–260 об/мин; Уровень шума - менее 68 Дб

XQM-100(C) Напряжение - 380 В, 50 Гц; Мощность – 11 кВт; Скорость вращения - 40–260 об/мин; Уровень шума - менее 68 Дб

2. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ КРИОГЕННОЙ ПЛАНЕТАРНОЙ ШАРОВОЙ МЕЛЬНИЦЫ

XQM-1(C), XQM-2(C), XQM-4(C), XQM-6(C) Управление скоростью - управление частотой; Вес – 93 кг; Размеры – 750х470х564 мм

XQM-8(C), XQM-10(C), XQM-12(C) Управление скоростью - управление частотой; Вес – 150 кг; Размеры – 900х600х640 мм

XQM-20(C) Управление скоростью - управление частотой; Вес – 330 кг; Размеры – 1200х750х920 мм

XQM-40(C) Управление скоростью - управление частотой; Вес – 468 кг; Размеры – 1400х850х1160 мм

XQM-60(C) Управление скоростью - управление частотой; Вес – 900 кг; Размеры – 1600х990х1250 мм

XQM-100(C) Управление скоростью - управление частотой; Вес – 1250 кг; Размеры – 1750х1140х1330 мм
